建物のレントゲンとは
躯体のエックス線撮影をすることで、コンクリート内部のCD管や鉄筋・金属類・電配管・電機ケーブルなどの位置を確認できます。
コンクリート内部エックス線検査
コンクリートのレントゲン撮影で埋設物切断事故を未然に防ぎます
コア貫き前にレントゲンを
改修工事などでの埋設配管・鉄筋切断事故を未然に防ぐためのエックス線検査です!
1ヶ所1本からお引き受けします。
コア貫きの機械も持参していますので、同日に検査と穿孔ができます。
ダイヤモンド・コア穿孔工事も併せてお任せください。
もちろん、エックス線検査のみのご依頼でも大丈夫です。
X線検査の機材設置条件等
エックス線照射は基本的に穿孔・開口側から行います。
エックス線発生装置とターゲットまでは0.7～1メートルの距離と障害物がないことが条件となります。
検査位置が壁面の場合、昇降治具を所有しておりますので3.5メートルの高さまで設置できます。
反対側はフィルムを貼る事が出来れば撮影可能です。
エックス線は放射状に広がり拡大されて撮影されるため、フィルム１枚の有効範囲は、躯体の厚みにもよりますが、おおよそ160㍉×160㍉です。
コンクリートの厚みは300㍉まで撮影可能です。
機材の設置例（別ページで開きます）
事前にお客様にご用意いただくもの
作業日までに準備して下さい。
- 電源
- 昇降トランスを持参いたしますので100V電源でOKです。
- 足場
- 脚立・立ち馬・ローリングタワー
足場設置が無理な場合は、高所作業車・ゴンドラ等 - 墨出し
- 調査箇所の墨出し（裏側の確認も）をお願いします。
- 水抜き
- 地下ピット、水槽に水が溜まっている場合は水抜きして下さい
酸素の濃度が低下していたり、硫化水素が存在する危険がある場合は、ガス探知器で測定して下さい。 - 天井開口
- 床スラブの検査の場合、階下に天井板がある場合は開口して下さい.
天井内の壁を検査する場合も、天井の開口と軽量鉄骨下地（LGS)ので切断をお願いします。 - 駐車スペース
- 車両内で現像しますので、現場内に現像車の駐車スペースを確保して下さい。
路上駐車になる場合は道路使用許可書の取得をお願いします。
雨天時の外壁・屋上作業は出来ません。
X線発生装置は防水ではありませんので、雨天下での作業はできません。
水はエックス線を遮蔽します。
打ったばかりのコンクリートは水分が多いためエックス線が遮られます。
よって正しい検査結果が得られません。
エックス線フィルム
鉄筋探査では確認しきれない埋設配管も確認できます。

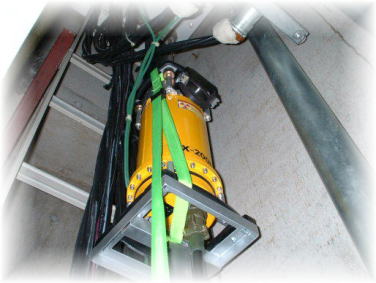

エックス線装置
ポータブルエックス線装置
フィルムは医療用のエックス線フィルムを使用しています。
現像
車内の暗室にて現像現像暗室を備えた車両で現場に伺いますので
検査結果をお待たせしません
関東一円 伺います。
東京都・埼玉県・群馬県・栃木県。茨城県・千葉県・神奈川県・山梨県・長野県
